平成２７年度 技能試験 予想問題№３

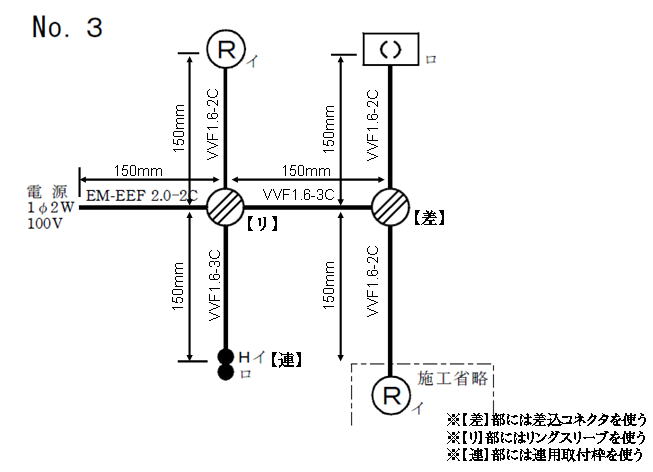

スポンサーサイト予想問題№３単線図
平成２７年度第二種電気工事士技能試験で公表されている候補問題№３に寸法を追記して作った
予想問題(単線図）です。
注）本サイト独自の予想問題なので、実際の試験問題とは異なる可能性があります。

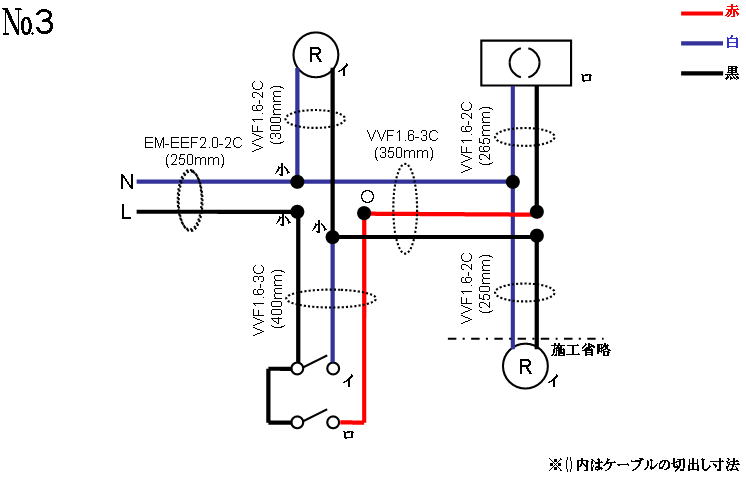

予想問題№３複線図
予想問題№３の複線図です。
№３はEM-EEF(エコマテリアルケーブル)や表示灯内蔵形の単極スイッチが含まれており、
一見して難しそうであるが、
これらの器具は普通のVFFケーブルや単極スイッチと
配線方法や処理方法が全く同じです。
なので、特に気にすることは何もありません。
埋込形器具(単極スイッチ２個)の渡り配線も複線図を書いてみると意外なほど簡単だと思います。
複線図の書き方が分からない方はこちらを参考にしてください ⇒ 第１４回 複線図の書き方
予想問題№３で使う材料
予想問題№３の作品を作るときに必要な材料(器具と電線）です。
| 600Vビニルポリエチレン絶縁耐熱性シースケーブル 2.0mm 2心 EM-EEF2.0-2C |
250mm |
| 600Vビニル絶縁ビニルシースケーブル平型 1.6mm 2心 VVF1.6-2C |
800mm |
| 600Vビニル絶縁ビニルシースケーブル平型 1.6mm 3心 VVF1.6-3C |
750mm |
| 埋込形単極スイッチ | 1個 |
| 埋込形表示灯内蔵スイッチ | 1個 |
| 引掛けシーリング（角型） | 1個 |
| ランプレセプタクル | 1個 |
| 埋込連用取付枠 | 1個 |
| リングスリーブ小 | 4個 |
| 差込コネクタ（2本用） | 2個 |
| 差込コネクタ（3本用） | 1個 |
予想問題№３の動画解説
平成２７年度技能試験予想問題№３の動画解説はこちらです。
参考にしてみてください。
