よっちゃんの電工2種講座

平成27年度 技能試験 予想問題8

スポンサーサイト

予想問題8単線図

平成27年度第二種電気工事士技能試験で公表されている候補問題8に寸法を追記して作った
予想問題(単線図)です。

注)本サイト独自の予想問題なので、実際の試験問題とは異なる可能性があります。

平成27年技能試験予想問題bW単線図

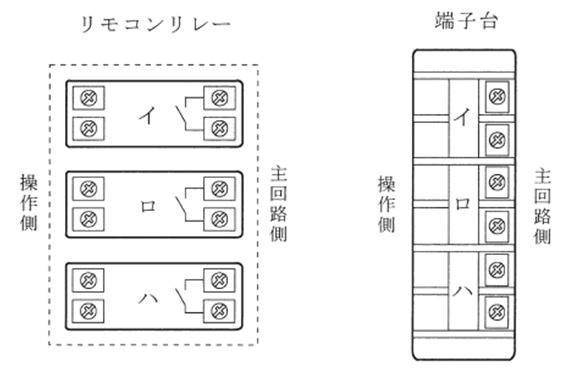

下記はリモコンリレー代用端子台の説明図です。

リモコンリレー代用端子台の説明図

予想問題8複線図

予想問題8の複線図です。()内はケーブルの切出し寸法です。
この問題のポイントはリモコンリレーの配線です。
リモコンリレーと聞くと難しく感じる人もいるかもしれませんが
普通の単極スイッチがたくさんある、と思ってもらえばよいです。
つまり、8で言うとイ、ロ、ハの単極スイッチが3つ連続で繋がっているだけです。

平成27年技能試験予想問題bW複線図


複線図の書き方が分からない方はこちらを参考にしてください ⇒ 第14回 複線図の書き方


予想問題8で使う材料

予想問題8の作品を作るときに必要な材料(器具と電線)です。

600Vビニル絶縁ビニルシースケーブル平型(青色) 2.0mm 2心
VVF2.0-2C
350mm
600Vビニル絶縁ビニルシースケーブル平型 1.6mm 2心
VVF1.6-2C
1950mm
アウトレットボックス 1個
ゴムブッシング(19) 2個
ゴムブッシング(25) 3個
端子台20A6P 1個
ランプレセプタクル 1個
引掛けシーリング(丸型) 1個
リングスリーブ小 3個
リングスリーブ中 2個


予想問題8の動画解説

平成27年度予想問題bWは下記の動画と全く同じです。
参考にしてください。
