平成２６年度 技能試験 予想問題№13

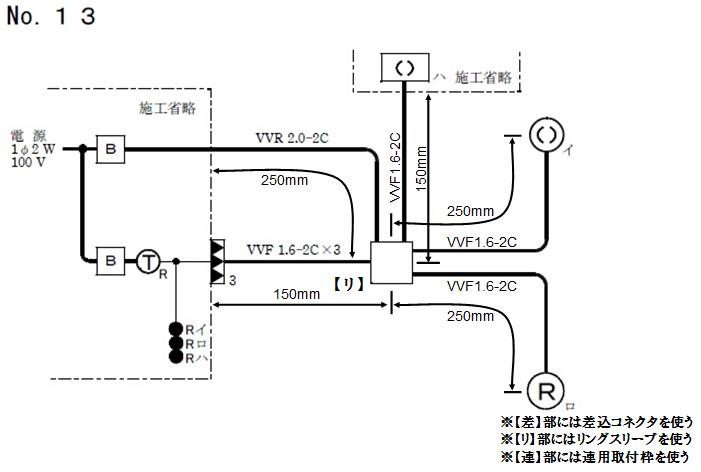

スポンサーサイト予想問題№13単線図
平成２６年度第二種電気工事士技能試験で公表されている候補問題№13に寸法を追記して作った
予想問題(単線図）です。
注）本サイト独自の予想問題なので、実際の試験問題とは異なる可能性があります。
下記はリモコンリレー代用端子台の説明図です。
予想問題№13複線図
予想問題№13の複線図です。()内はケーブルの切出し寸法です。
この問題のポイントはリモコンリレーの配線です。
リモコンリレーと聞くと難しく感じる人もいるかもしれませんが
普通の単極スイッチがたくさんある、と思ってもらえばよいです。
つまり、№１３で言うとイ、ロ、ハの単極スイッチが３つ連続で繋がっているだけです。
複線図の書き方が分からない方はこちらを参考にしてください ⇒ 第１４回 複線図の書き方
予想問題№１３で使う材料
予想問題№13の作品を作るときに必要な材料(器具と電線）です。
| 600Vビニル絶縁ビニルシースケーブル平型（青色） 2.0mm 2心 VVF2.0-2C |
350mm |
| 600Vビニル絶縁ビニルシースケーブル平型 1.6mm 2心 VVF1.6-2C |
1950mm |
| アウトレットボックス | 1個 |
| ゴムブッシング（19） | 2個 |
| ゴムブッシング（25） | 3個 |
| 端子台20A6P | 1個 |
| ランプレセプタクル | 1個 |
| 引掛けシーリング（丸型） | 1個 |
| リングスリーブ小 | 3個 |
| リングスリーブ中 | 2個 |
予想問題№１３の動画解説
実際に作品を作って見ました。
